老哥们这块板子怎么改pal60？

ding765

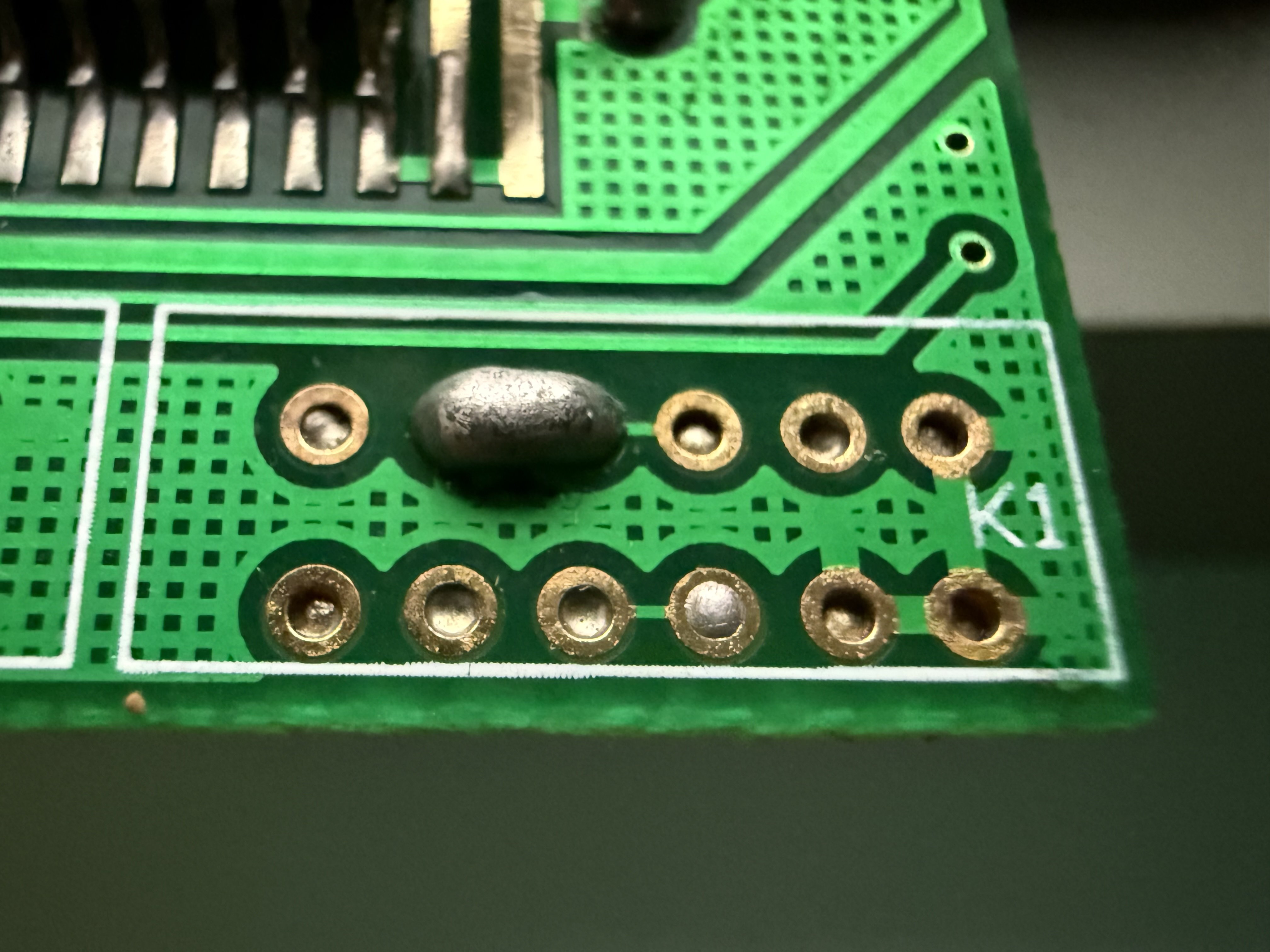

05年买的放了20多年了，最近又拿出来了发现画面无法满屏 有办法改pal60吗  另外这机器是单声道的 右上角第一个k1 我试着改了一下几种组合都没反应。。
% c* Z1 C$ Z; K+ r

7 U& P& J! s' E; j" q% X& x

ZJLdwxz

你这个应该是PAL制式的需要改NTSC制式，改动ntsc/tvn/60Hz全屏全速/改造方法如下：

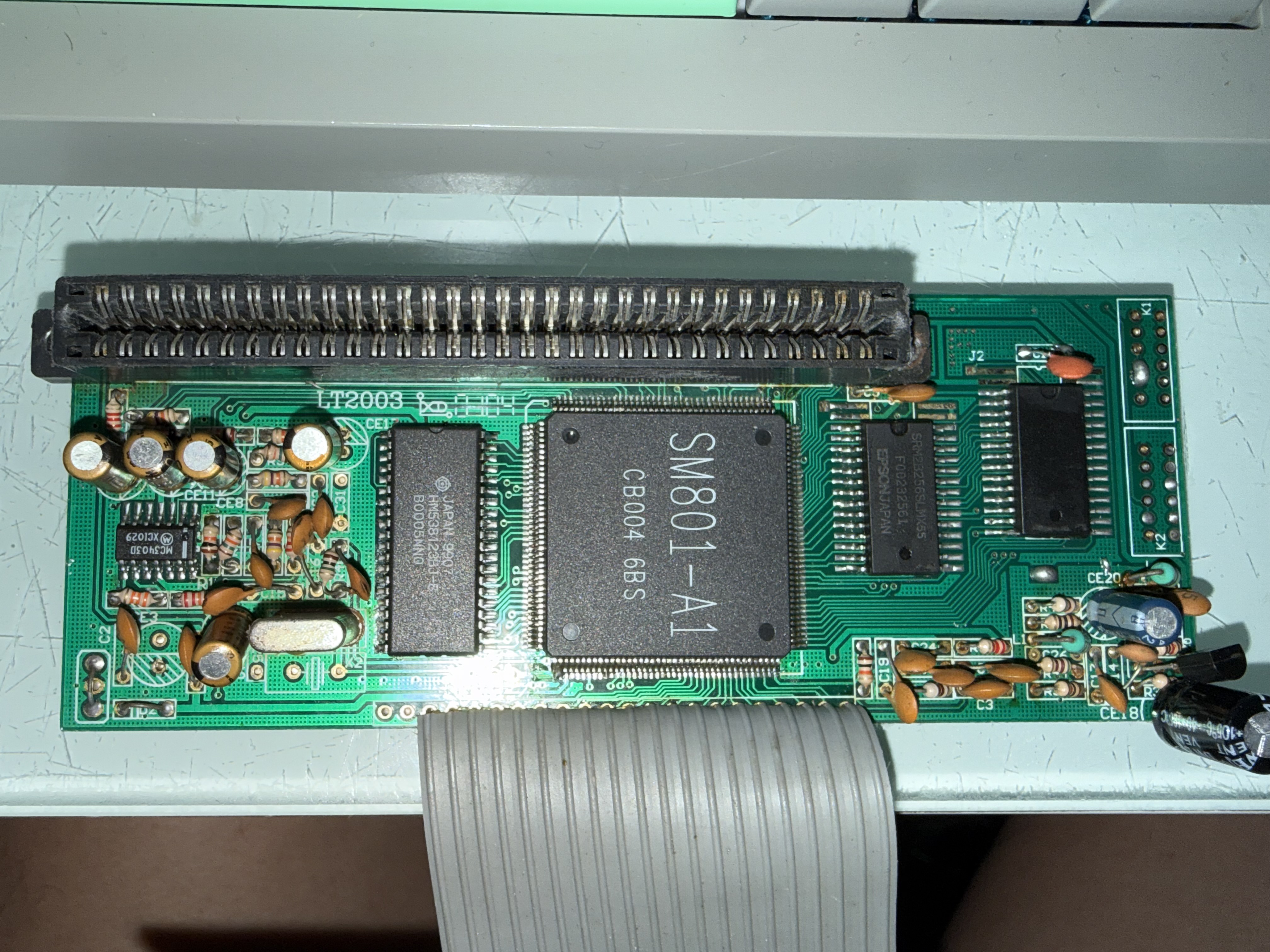

5 J- H: U1 |& P①/SM801-A1芯片的1脚接GND/2脚3脚4脚接vcc+5v（注意：如测量这四个引脚与上述相反（及1脚测量为+5v/2脚3脚4脚测量为gnd）须要完全切断pcb与芯片之间的连接。）。
! M' N% O) a+ C6 l②/更换ntsc晶振14.31818MHz/
9 X- S; F  \# B" V0 m③/ntsc副载波3.58MHz（副载波引脚为46pin）将46脚副载波连接GND（注意：如果测量结果是+5v需要完全切断原pcb与芯片之间的连接）。
; g9 J" m" B' T6 P7 K! a& g注意：以上方案需要对你以改动的K1跳线复原。查找好对应引脚线路，对应的切断处要切除干净以免短路，造成不必要的麻烦，仔细检查测量后再通电！！！

ZJLdwxz

至于声音的话需要另外装一个音频改装小板了因为芯片是立体声的但你这块板有没有给画出来就不晓得了厂商为节省成本没办法，改立体声需要加装运放芯片的
. o& X7 J0 a/ t( ?/ s

ZJLdwxz

PAL60的改法：将你改动的K1恢复/不必参考上个方案/断开原来芯片4脚与pcb的连接将芯片4脚接+5v即可。//如果你可以找到芯片4脚的跳线也可以，但要测量准确芯片4脚与pcb板是否默认连接gng。

q1j1f1

感谢分享！

ding765

   早改完了
