chenci1988 FC 2.0版 兼容性测试。

最后小牛皮

0 L0 w% a% K$ i% ]6 J7 `由于FC卡带标准不一，硬件参数略过。
( M( K  J% q) ^% x2 c卡带只要不出现画面不完整和无画面就算通过。
9 C" [" b1 y/ c: P+ ^7 v本次测试卡带是日版卡带，已改FLASH，解码芯片在同类卡带中具有代表性。

[url]     メ メ

xunxun

都还不错。牛比辛苦了！最后一张屏摄是什么游戏？花屏了。

chenci1988

! H$ F9 Y) s3 }; d, F- g7 W6 V
对于新出豆卡的花屏 我做了个小测试（PPU是UA6528的情况下）。

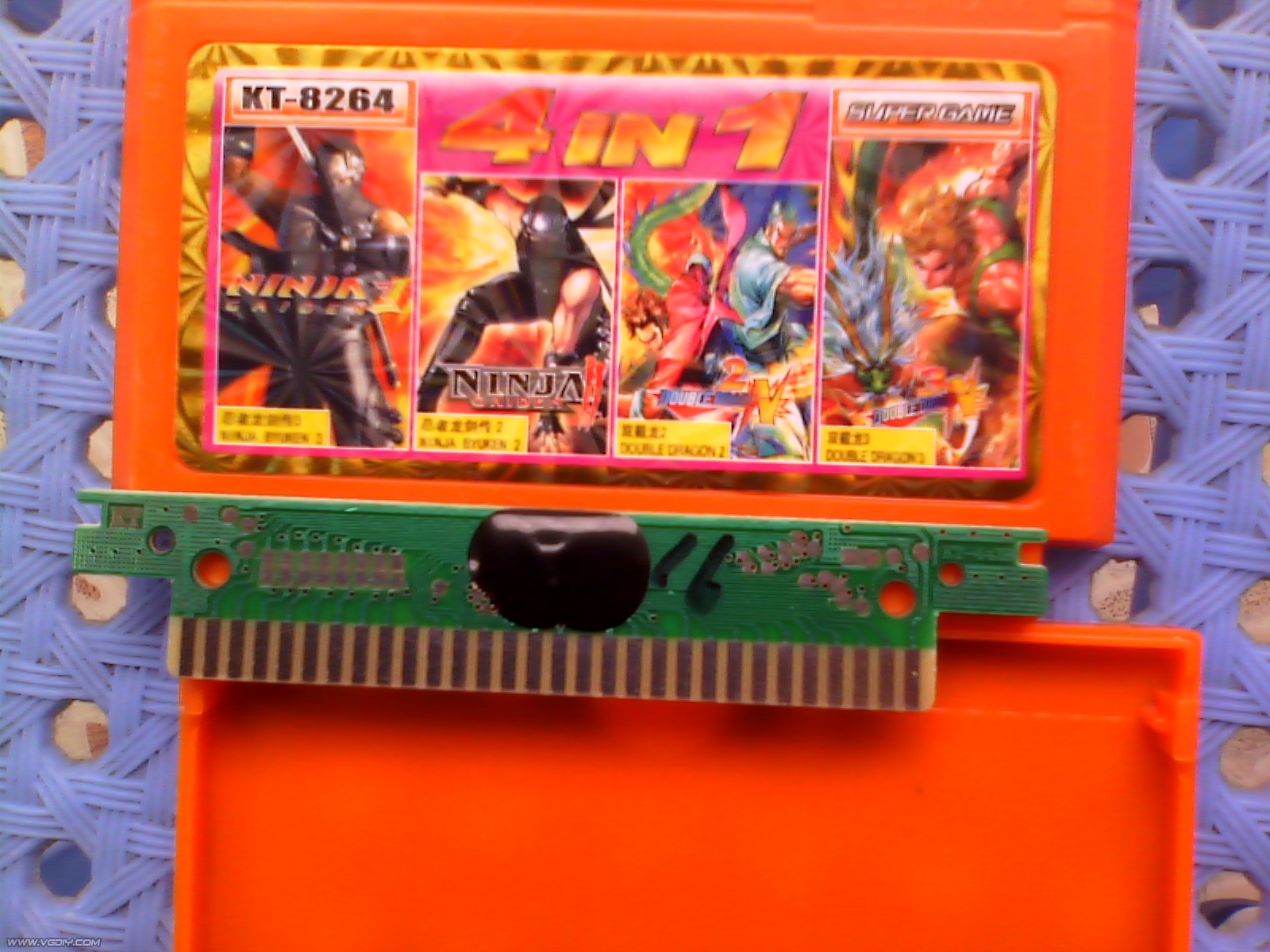

6 A7 m, [: Z- C, r+ |$ m& S! J  r测试对象是这个卡：
2 l! |6 k/ C+ g8 J2 u

我有三片不同型号的373芯片。

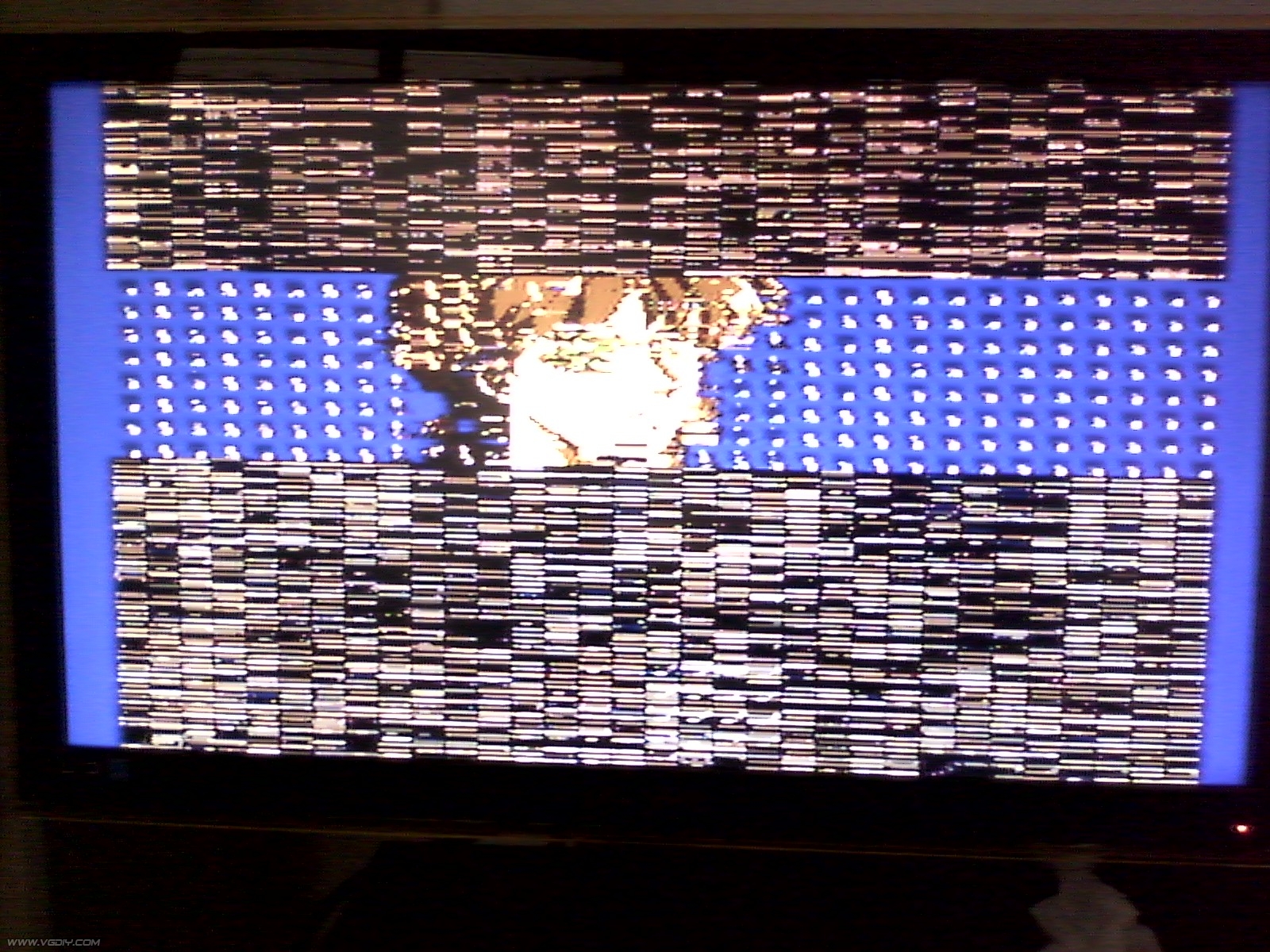

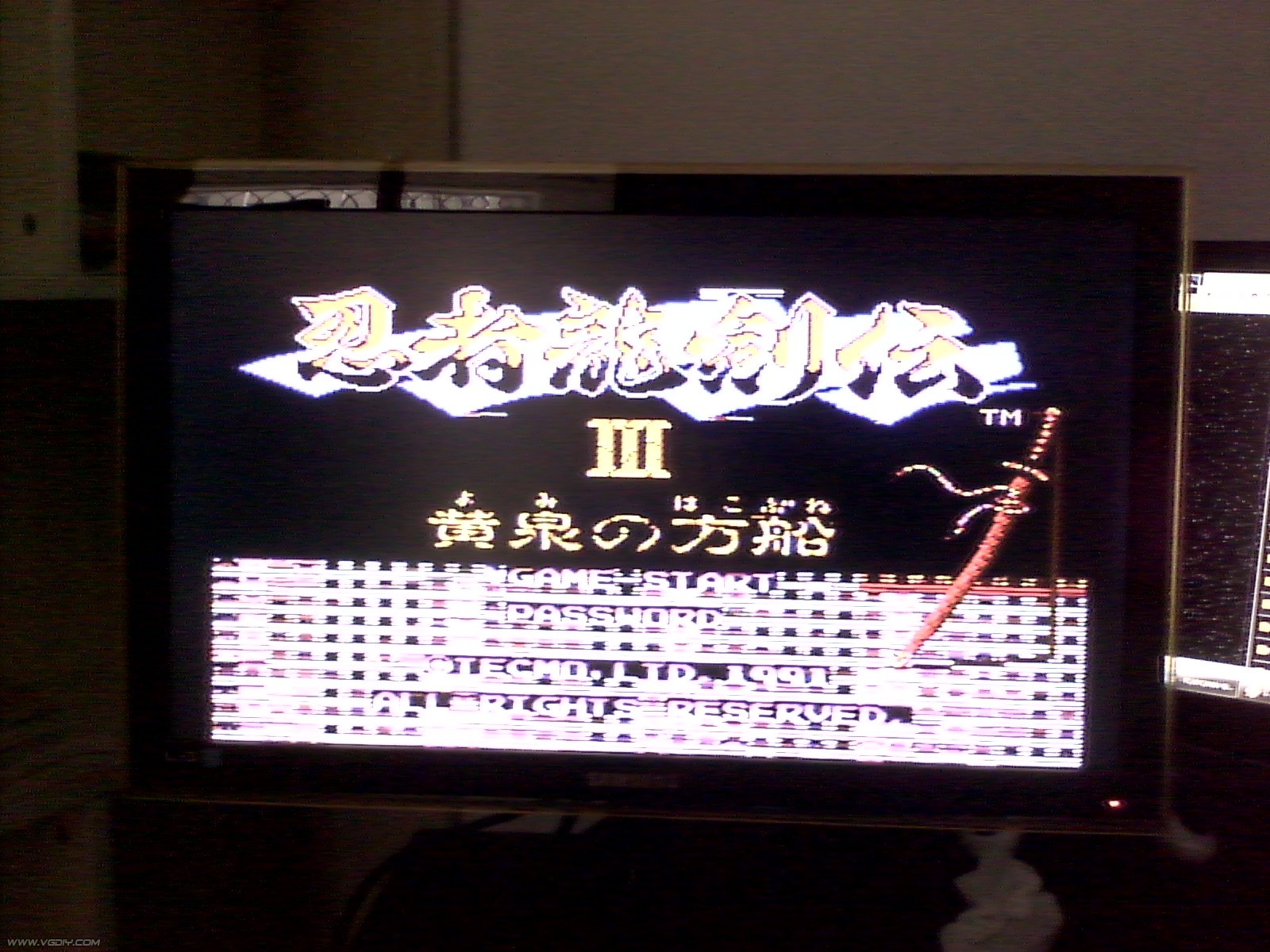

) L- K2 E; x+ m  l# T6 Q+ o. |首先是新的HD74LS373P，估计是国产的。



' L0 K2 y8 @: b  ~/ ?8 K/ e花屏严重。

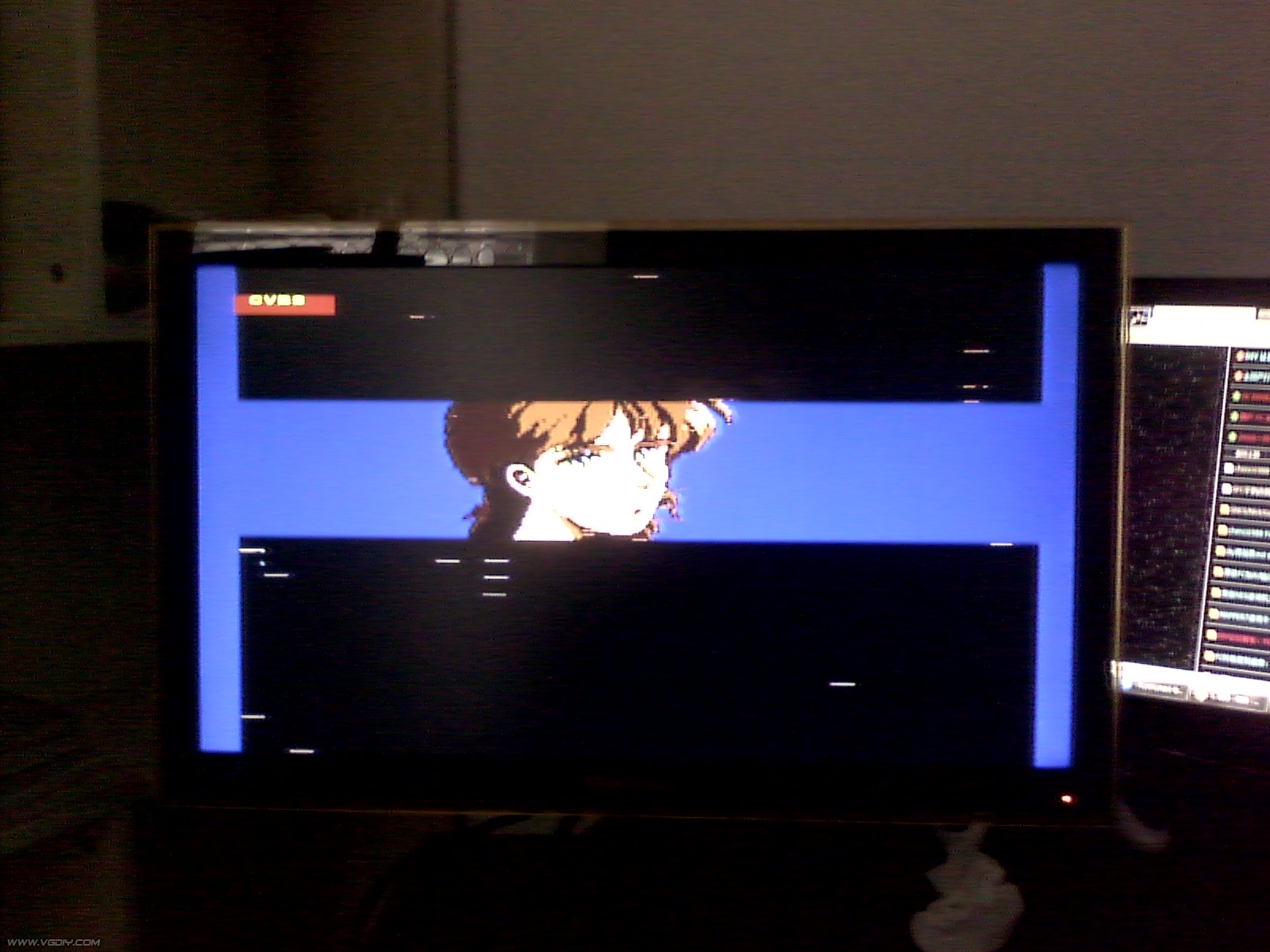

3 U# t( g- S, f+ d第二是SN74S373，Ti公司高速的373。
4 S; z5 ?7 L$ v, g# \1 V: U2 r5 v
9 K% e3 A( J' B2 l( T5 J- g
; u3 y* g4 O. j
7 s( V! D4 c) \* _3 ~花的比较含蓄一些。
4 E4 U" w$ r9 w

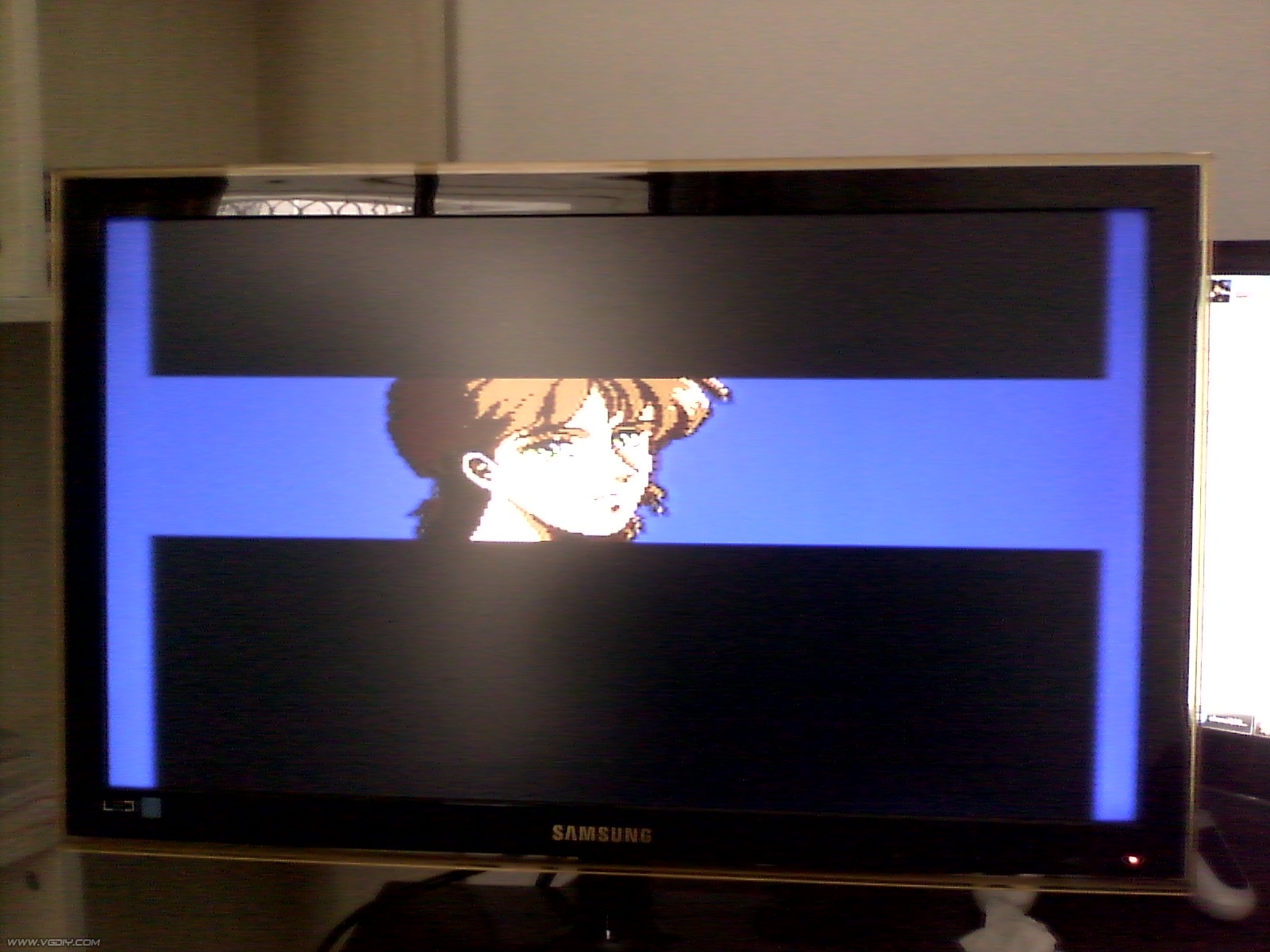

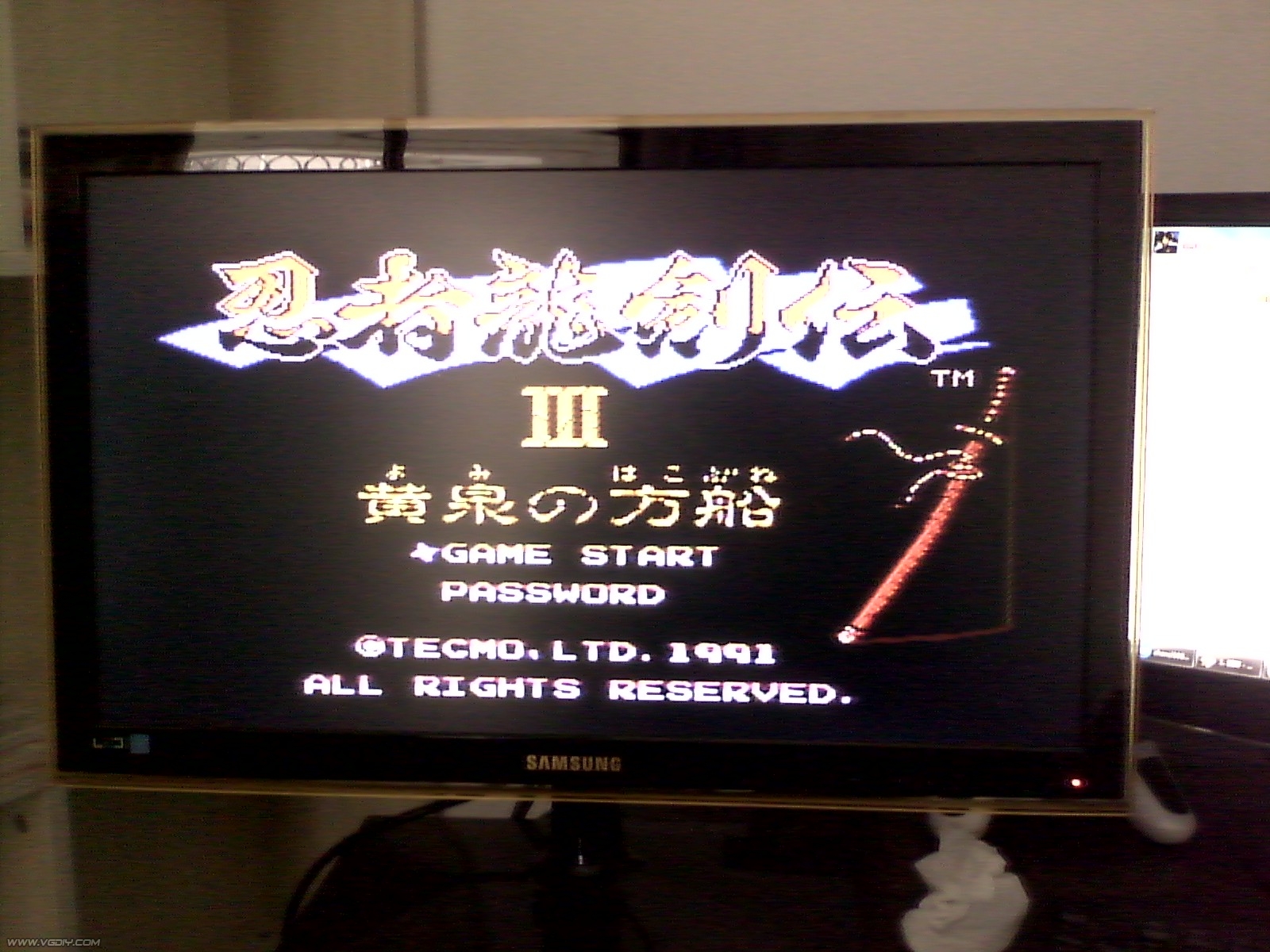

第三个是早先有的SN74LS373N。


画面正常。
2 k9 r- \2 c. e; w/ ^6 g
% g/ b6 Z& I; B9 R- S8 b以上测试差别仅针对新出的豆卡，正版卡、早期组装卡、早期豆卡不受此影响。

最后小牛皮

游戏测试，除了VRC4帝国战机，有些图块错位以外，其他都没问题。
+ h$ q9 b) \, v% L- H0 v+ }
倒数2张新出的豆子卡，居然花了。晕啊。

此机兼容原装卡和早期卡带，非常不错。有正版机的风范 。
0 }/ r& \. N2 h5 ]
最后一张图片，我做的烧录卡全家福。

公鸡ABC

楼主辛苦了！我有个疑问：1，VRC4的《帝国战机》画面很正常呀，看不出画面错位，那是不是在游戏开头画面或者结尾存在问题？2，可不可以测试别的,比如《魂斗罗（日版，VRC2）》、《宇宙巡航机2代（VRC4）》、《忍者龙剑传(MMC1)》、《圣火徽章》等

最后小牛皮

帝国战机，标题画面，多出一个色块，按开始后那个选择1P,2P的箭头会花，游戏开始后战机会闪烁，合体后画面会错乱。
. a% e0 b3 V* m# E& a
- Q( g3 u5 n* ?: m: N5 V) G音乐，背景什么的都是正常的。所以不完美，但是chenci1988 的几台机器是正常的，可能我这台是个案，不过我用小天才，小霸王等早期老机器测试也是这个问题，用我自制的掌机却又是正常的。所以造成这个的具体原因不明。
9 }( P6 b. ^$ w
! _. g! o7 K- _日版，魂斗罗，宇宙巡航机2，忍龙，圣火徽章等游戏都是正常的。

xunxun

回复 chenci1988 的帖子

, x# k7 k5 l/ U( [* y( _( oSN74LS373N 画面很干净啊

chenci1988

回复 xunxun 的帖子

9 z* b9 t+ n/ E' _# e是的，不过要是此时把ppu换成rp2c02的话又会是花屏。
# V6 }' |3 k! \& q把这个卡插在原装的主板上是黑屏状态，不过音乐都正常，只是菜单画面花的全黑了。

轻舞飞扬

厉害啊！！我要是能整出一台多好啊？？
, r$ R$ s9 q; b* Y/ b! c& A7 r2 M哪里有原理图啊
6 N! q0 r7 B5 H, U  ~: x7 E

feiyu

口水中！请问LZ你用的是有原晶振吗，电路怎么接，还有，你的SRAM是什么型号呢？我的84版FC也是读新出的豆卡花屏的，换过几块373还是一样哦，不知道是不是内存有问题！请指教！
