世嘉土星游戏机一键跨区改造，跨区玩游戏！

孙大师

% B/ H* o8 u( m& ?


。。。去年修房子到现在，好久没怎么发过帖子了。。。。
, f; s) S! a3 Z: ^2 e
土星机区域的改变是基于跳线来确定的，任何一台土星机都可一改跳线
4 m" f1 Y# Z5 F$ B
6 @% S2 ]. D  A/ y- L* {这比PS来说要厚道一点，PS的区域是BIOS里面程序控制的。
5 L+ H4 ~3 W; P. J0 e& @4 `5 A9 U

0 G) K9 v# B6 c5 {  a) ~' T, |
4 J3 x& u7 Y+ X  B$ C/ X 区域跳线，实际上就是控制芯片 SEGA 315-5744 的第5、7、8三个引脚

的高低电平来确定的，每个引脚都有两个跳线与之相连，这两个跳线
9 L9 m. k% X4 K% }/ D
) f# v' F# t" z  N实质上就是让该引脚接地（L电平），或者接+5V（H电平），通过改变

3 K+ T5 [# d: B$ r& G三个引脚的电平组合，就能切换日版、美版、欧版三种区域，就能玩
3 ~" O6 a( j: T6 ]& h: y8 q
相应区域的游戏，网上下载的游戏，大多数都能下载到日版镜像，但是

也有不少游戏没有日版镜像，像魂斗罗，这个貌似只有美版？所以想玩
6 T  p. T7 m1 l2 F5 @
5 k2 s4 |, l4 m* `& R' r这些游戏还得改区域。
9 W: q* k/ j3 A$ R  V; J
- T( u# ?+ c& n; T2 H6 x, y

市面上安装过直/读的非日版土星游戏机，都是改过跳线变成日版区域的
3 Z  {: a9 G" x- ^) F5 D$ }/ T
因为复制版的游戏基本上都是日版游戏。



土星机跨区玩游戏有几种方法：
) L& E8 E9 G. S4 m; e* r
5 v" v% x" W# a; K# t$ t
$ V" \: d9 `2 P9 x
! ?  V6 G5 E, |! J' R% G9 y$ Y# ]& y. u1、镜像修改法，如果没修改完善的话，玩游戏可能会死机。
9 e% i3 P( ?: o$ `. E/ w+ a
2、金手指卡大法，优点免改机，插上就能跨区，

  T8 @4 O) e1 W) \   缺点，占用扩展槽，还有那扩展槽脆弱的接触不良问题！

3、传统跳线修改法，需要拆机改造，想全区都能玩的话，还得接开关到
- G$ u- W7 H' V" @6 A: G0 ]
, p! Q! V- h% E" M$ v   外壳上，方便切换，此法是现在通用的改造法，可以将开关隐藏到电影卡

  \7 h+ n# x9 N6 U9 f   卡槽里，或者直接外壳开孔安装。

7 A/ c  v$ N, K7 z7 j; N4、一键跨区芯片，此法在传统改造上优化而来，只需安装一个芯片，将跳线
8 G8 F/ b6 \0 S/ W6 h# m8 A
0 v& z! P- M6 B   接到芯片上，再接一根线到复位按钮上，就能用复位按钮来实现一键跨区！
6 N% Y, g7 K2 A0 E; u& W: l5 |3 d% ~
   此法免破坏外壳，免接开关，推荐想动手的玩家用此方法。
$ r& r6 c7 e7 h
) f- W% L# P# \  K: u4 g& n5、BIOS更换法，更换全区BIOS，这是最好的方法，安装好全区BIOS后，任何版本

   的游戏都是直接玩，无需任何操作，如果安装了直/读的话，就是真正的通吃！
. N% I8 D: K1 i" Z% Q. @$ k" X( G
' _, Y! P# z3 D4 [7 e   此法可找我改造哦。。。。

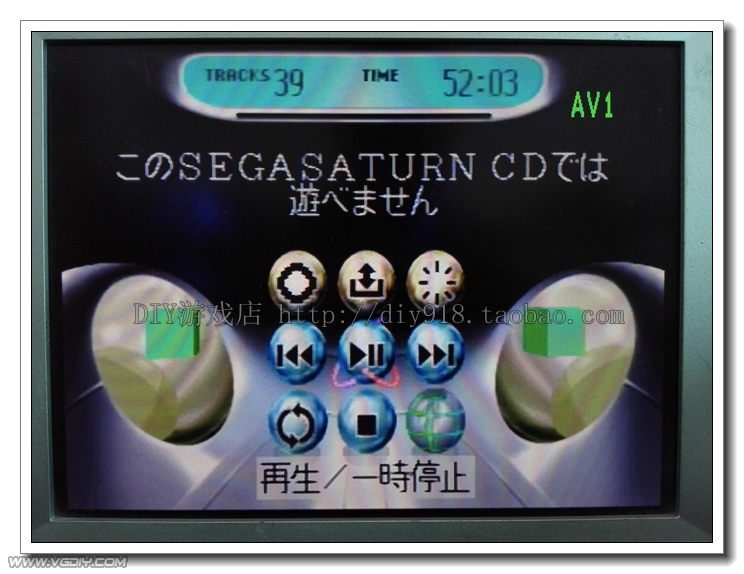

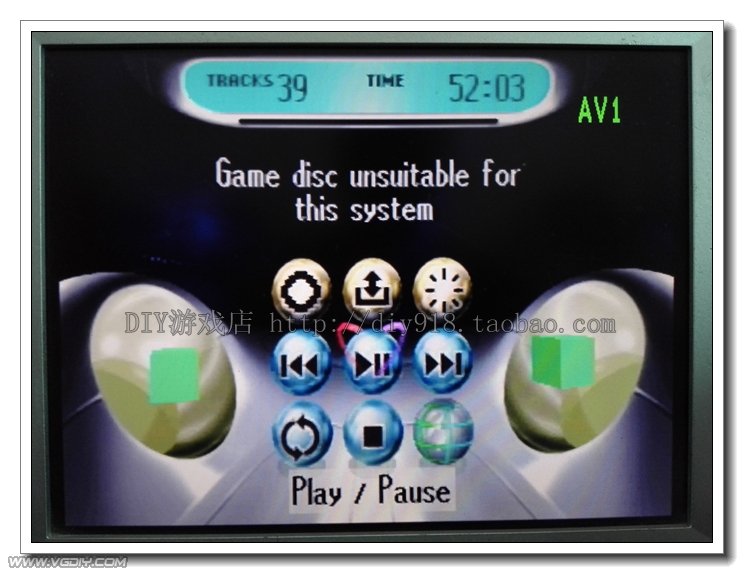

* F3 A' f, D5 l$ t+ U区域不对提示画面：
5 [  M$ k. n5 C( h- N



( j5 m" {( R% w. q( t# o一键跨区改造方法：


9 s# A2 ~6 P$ a  \6 z) N

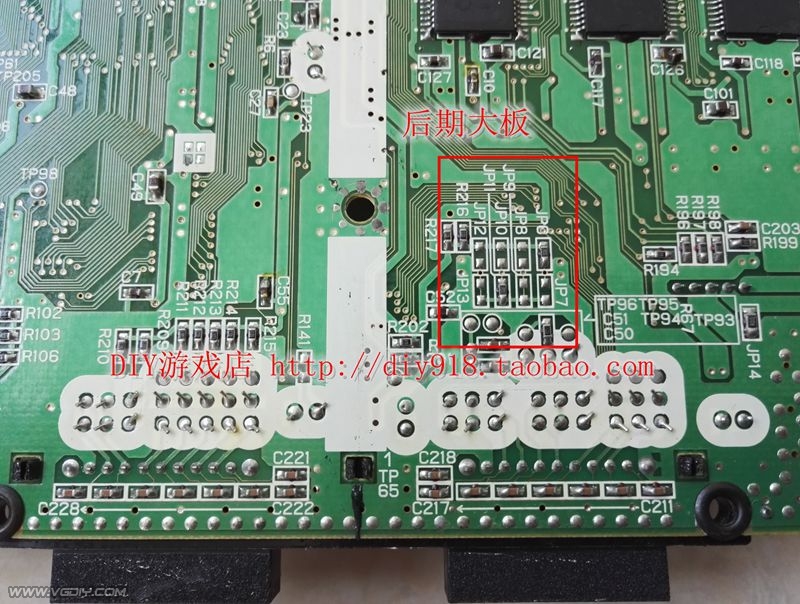

) z8 ^+ d$ @: P) u+ T土星机主板版本繁多，版本不同的话，相应跳线位置也不同，但是跳线序号都是

; h8 b3 Y6 L. s% D一样的，也就是说所有土星机得跳线功能都一样，根据主板的不同，可以将跳线
7 [2 ]% Z# t3 i1 U
9 p9 z' a$ Q0 N3 s: J位置归类为4种：
! \' g+ w2 i8 y; U* f


初期双灯机主板，跳线在背面一排。
$ F0 ]' L' g4 J
中期大小板主板SD，跳线正面和背面都有。
7 H2 }) B0 I3 |
" F/ W/ y5 W) z1 N
. P: e. N# k- U中期大小板主板SG，跳线都在背面。
5 M9 A! L4 h$ [9 T6 B/ Q
2 C* Q0 Q& c& ^- _7 d  X0 \后期单板主板VA6-VA15，跳线都在背面。

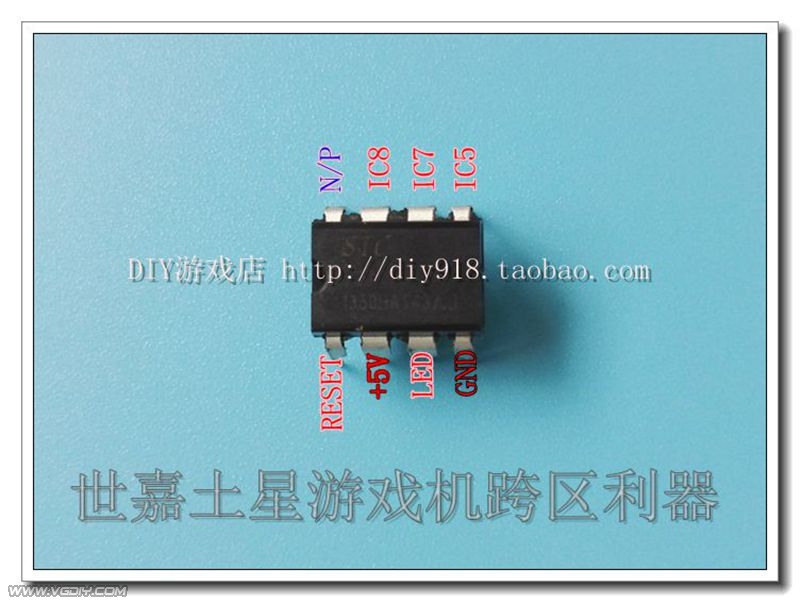

: ^  g. c( s# d: L! Z7 j5 D一键跨区芯片图：
# H- }* v8 G9 L) v! C; t

) e; a2 ^/ I8 {2 w一键跨区电路图：


一键跨区跳线图：

2 L' D0 K2 u: R$ N" T8 F: D
' T2 a7 z8 z/ {$ V5 c安装过程：
2 T$ J0 @3 d6 M8 [
1、先把J6、J7、J10、J11、J12、J13全部断开，用万能表再检查下芯片5744的
9 o2 }6 K/ e- m. q2 R5 v
5、7、8三个脚是否还与地线和电源+5V相同，确保已经完全断开，然后确定跳线上与

) ~2 g  Z9 }) O/ a) g这三个脚相连的点，一键跨区芯片的对应脚接入。

  x7 M- N/ \# F3 j  Q. k

2、去掉电源指示灯的限流电阻R140,将一键跨区芯片的LED脚接到电源指示灯的+极。
6 Y9 J: y. Z- J% A. ^
/ m3 K$ F; ~4 V  f  d  n! x

) n1 _/ k$ ]. l) |3、把一键跨区芯片的RESET脚接到游戏机复位按钮上。（别接到GND脚了哦）

: L$ k6 R8 j, U3 k

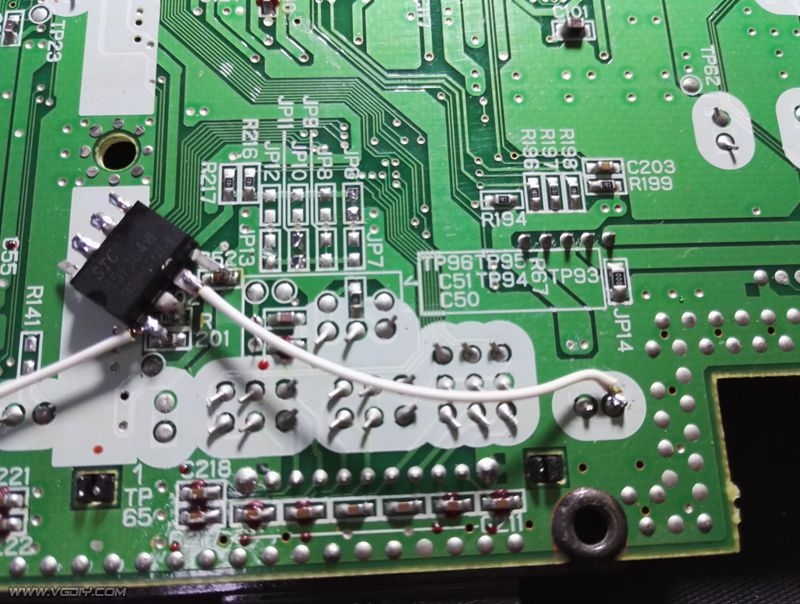

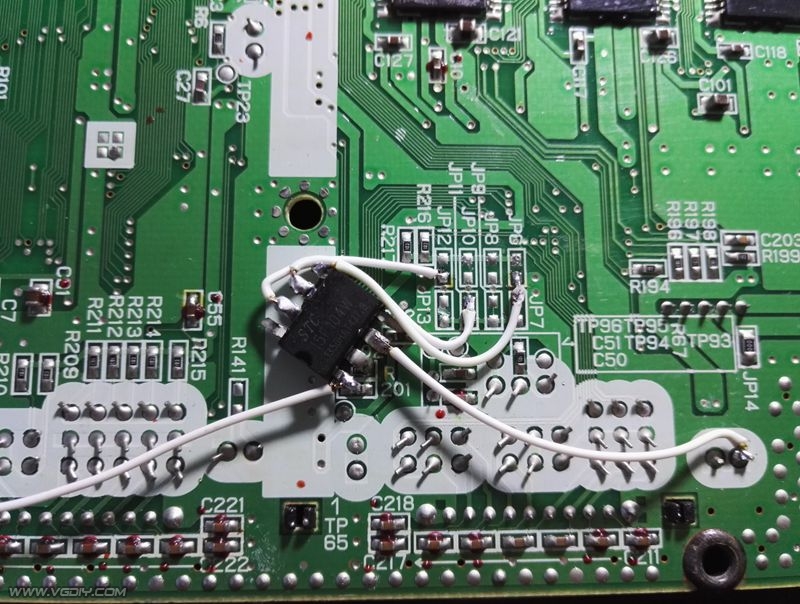

安装的相关图片，仅供参考！

* q8 I4 e/ y- Z% U% f  i
( |0 y& I. T( `3 \- l$ y- l
* }  j( b* j6 ]4 \! j
- O3 J6 F, o4 Y2 c4 G: W6 w
+ E4 ]- b4 x5 U/ B' H. a
: C/ K$ l1 b) p* y! n' R3 x$ Y, }
; @# w5 O  x: G- f- M制式切换引脚 N/P说明：

& V6 |: C  |5 Z2 e3 M% Q土星机得制式是由J1和J2来设置的，J1为接H，J2为接L，日版机和美版机都是
9 d# E: c6 k6 C8 l# c' ^. v+ B
2 D" n# ^9 x, A; T) C6 V接J1，输出为NTSC制式，欧版机为接J2，输出为PAL制式，跳线器的N/P输出

也会随着你的切换而改变输出，当你切换到欧版区域时，N/P输出为L，你可以
4 z7 ~  L' A9 c& l: d( Q: y6 h0 B
3 _, F$ ~$ R9 H5 \; W! v' e利用该信号来自己改造土星机的制式。
, }4 t$ w+ r! v; l
* j( P; z6 _0 Z这里要说下，日版和美版机如果将跳线J2短接，断开J1，制式会改成PAL输出

但是由于彩色副载波还是3.579545，所以不会有颜色，同理欧版机改成NTSC

/ a1 ^( e$ b% N! }8 `5 V; ^8 r  K也不会有颜色，原因就是，提供给视频编码器的彩色副载波是由BIOS程序来确定

' [% E) B# R: o; F- y的，对于日版美版机，就无需改成PAL制式跳线了，但是对于欧版机，应该是需要

. s. D1 N3 ~# }- h改成NTSC跳线的，改成NTSC后，只需要把编码器的彩色副载波，用一个3.579545

的有源晶振来提供即可。

6 ?1 v6 h6 Q" G( x
- [  e2 v# _- M7 G% q  f- E一键切换使用方法：

0 G4 ]; B% v6 H- n& D正常开机1秒后，LED灯会闪烁一次（运行OK），代表进入日版模式。

0 W, ], l( u+ ~, z切换美版：按住复位键开机，持续1秒后，LED灯会快速闪烁，此时放开即为美版。
! a9 }) Y4 y3 a
切换欧版：在日版模式下，按住复位键不放，持续2秒后LED灯会快速闪烁，放开即可。
9 O# s2 k" ^/ w0 y# j: ?
' x$ K- M1 @3 w
+ T4 ~/ M4 z1 E- d# C7 Z" F$ x$ t
" J( p0 W) Y3 l. X& a视频演示地址：
( ]  [* \* j$ e( H
http://www.tudou.com/programs/view/BQEv2JgwVoY/
. ]9 m; Z% g0 v; z" @( B
